Chống sét lan truyền (Surge Protection) là giải pháp chủ chốt giúp bảo vệ hệ thống điện và các thiết bị điện tử khỏi tác động của những xung điện áp bất thường. Các thiết bị này, còn được gọi là Surge Protection Devices (SPD) hoặc Transient Voltage Suppressors (TVS), được thiết kế để ngăn chặn và hấp thụ các xung điện áp gây hại, thường đến từ sét đánh hoặc các nguồn điện bất ổn khác.
Chống Sét Lan Truyền Là Gì?
Chống sét lan truyền (SPD) là quá trình sử dụng các thiết bị và kỹ thuật nhằm giảm thiểu các tác động của các xung điện áp quá cao trên hệ thống điện. Khi xảy ra sự cố, như sét đánh hay quá tải điện, điện áp có thể vượt ngưỡng an toàn khiến thiết bị điện tử dễ bị hư hỏng. SPD hoạt động bằng cách “cắt” và chuyển dòng điện spike đi theo hướng xuống đất, qua đó bảo vệ các thiết bị có trong mạch điện.
Nguyên Lý Hoạt Động Của SPD:
Khi dòng điện đạt đến mức điện áp bất thường, SPD sẽ phản ứng cực kỳ nhanh chóng để giới hạn điện áp vượt mức bằng cách tạo ra một đường dẫn có độ cản thấp cho dòng điện vượt qua, giúp xả năng lượng dư thừa xuống đất. Điều này không chỉ bảo vệ các thiết bị điện tử trong hệ thống mà còn giúp duy trì an toàn cho toàn bộ mạch điện. Các chỉ số quan trọng của SPD bao gồm:
- Điện áp giới hạn (Clamping Voltage): Mức điện áp tại đó SPD bắt đầu dẫn dòng điện ra đất.
- Xếp hạng Joule: Đo lường lượng năng lượng mà thiết bị có thể hấp thụ từ mỗi đợt surge.
- Thời gian đáp ứng: Thời gian rất ngắn, thường đo bằng micro giây, để thiết bị kịp thời phản ứng khi có sự tăng điện áp đột ngột.
Phân Loại Và Các Loại Thiết Bị Chống Sét Lan Truyền:
Theo tiêu chuẩn quốc tế và ứng dụng thực tế, SPD được phân loại thành các loại chính:
SPD Loại 1:
Thường được lắp đặt tại điểm tiếp xúc chính với nguồn cấp (service entrance), giúp bảo vệ hệ thống khỏi các tác động trực tiếp của sét và các xung điện áp cao.
Có khả năng xả dòng điện mạnh đến đất, rất phù hợp với các công trình có hệ thống bảo vệ sét toàn diện.
SPD Loại 2:
Là loại chính dành cho các hệ thống điện thông thường, được cài đặt trong bảng điện chính hoặc các điểm phân phối điện.
Chức năng chủ yếu là ngăn chặn và hạn chế các xung điện áp lan truyền trong hệ thống.
SPD Loại 3:

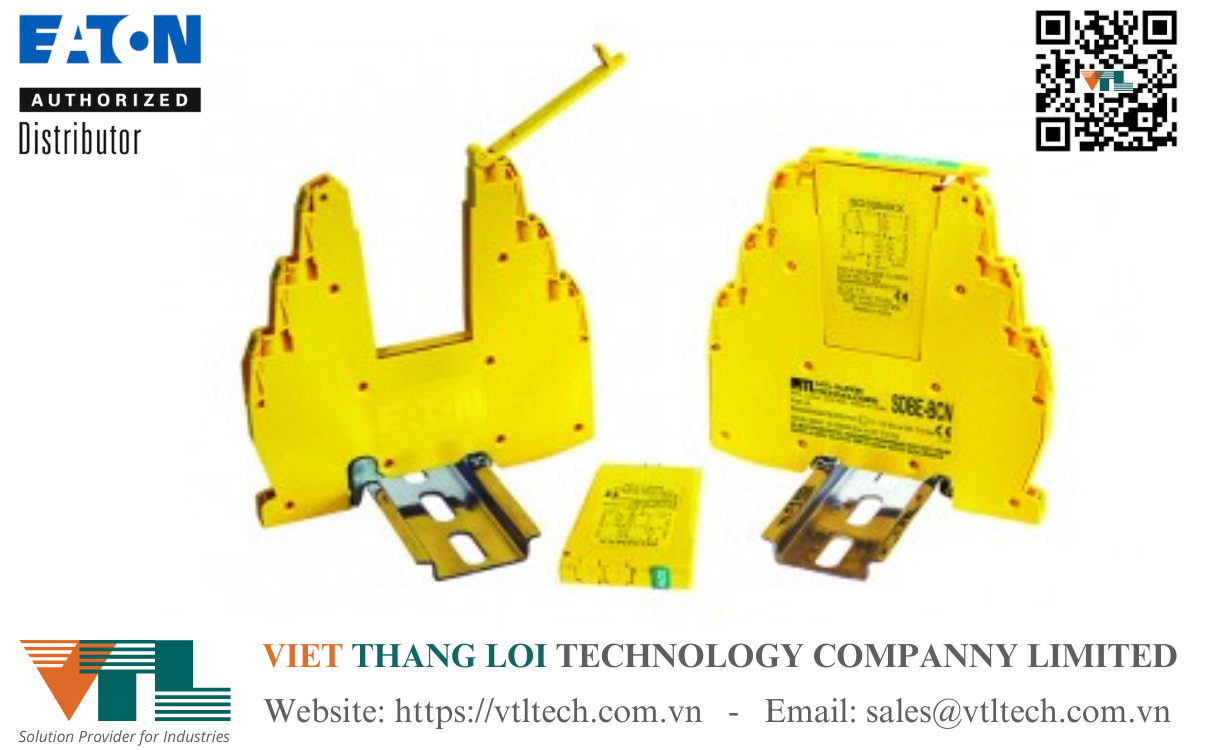

Được sử dụng để bảo vệ các thiết bị điện tử nhạy cảm ở gần tải, thường lắp đặt trực tiếp tại các ổ cắm hoặc bảng phân phối phụ.
Có khả năng xử lý các xung điện áp nhỏ hơn nhưng với thời gian đáp ứng cực nhanh, nhằm bảo vệ các thiết bị quan trọng như: Thiết bị đo, các cảm biến trong nhà máy, máy tính, thiết bị truyền thông….
Ngoài ra, một số hệ thống còn kết hợp sử dụng “thiết bị cắt sét” (Lightning Arrester) để bảo vệ hệ thống điện khỏi các xung điện áp trực tiếp do sét đánh gây ra.
Lợi Ích Của Việc Sử Dụng SPD:
Việc áp dụng giải pháp chống sét lan truyền mang lại nhiều lợi ích thiết thực, đặc biệt trong bối cảnh các thiết bị điện tử ngày càng trở nên quan trọng và tinh vi:
- Bảo vệ thiết bị và hệ thống điện: Giảm nguy cơ hư hỏng, tăng tuổi thọ và độ ổn định cho các thiết bị điện tử.
- Ngăn ngừa hỏa hoạn và sự cố điện: Bằng cách kiểm soát và chuyển hướng các xung điện áp bất thường, SPD góp phần làm giảm rủi ro cháy nổ và sự cố về điện.
- Đáp ứng yêu cầu tiêu chuẩn an toàn: Nhiều sản phẩm SPD hiện nay tuân thủ các tiêu chuẩn quốc tế như IEC 61643 và UL 1449, đáp ứng tối đa các yêu cầu về an toàn kỹ thuật.
- Bảo đảm an toàn cho người sử dụng: Một hệ thống điện được bảo vệ đầy đủ cũng góp phần đảm bảo an toàn cho người sử dụng và tài sản.
Ứng Dụng Thực Tế:
Dưới đây là một số ứng dụng thực tế của hệ thống chống sét lan truyền (SPD) trong các ngành công nghiệp trọng điểm:
Ứng dụng trong Nhà máy Điện
Bảo vệ hệ thống phân phối điện:
Trong các nhà máy điện, các thiết bị như máy biến áp, bảng điện điều khiển, các thiết bị đo lường và điều khiển đều rất nhạy cảm với xung điện áp bất thường. SPD loại 1 thường được lắp đặt ngay tại điểm cấp nguồn (service entrance) để ngăn chặn các xung điện từ sét đánh hoặc chuyển mạch đột ngột từ lưới điện lan truyền vào hệ thống. Việc này giúp đảm bảo an toàn cho toàn bộ hệ thống điện và duy trì hoạt động liên tục của nhà máy.
Bảo vệ hệ thống điều khiển tự động:

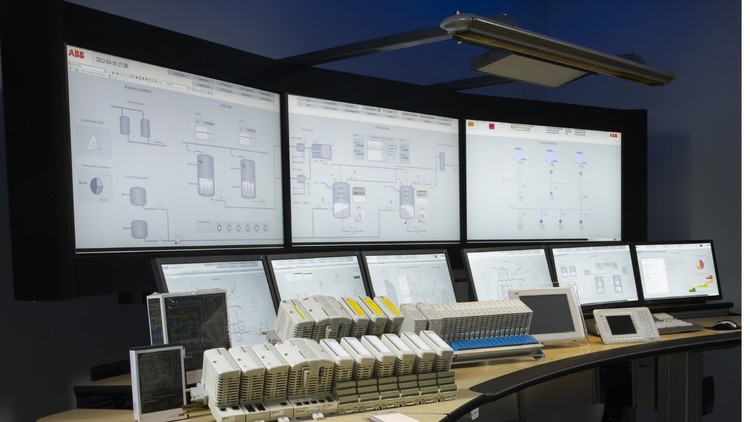

Các hệ thống điều khiển, như PLC và DCS, được sử dụng trong quản lý hoạt động của nhà máy điện cũng cần được bảo vệ khỏi các xung điện bất thường. SPD giúp “hấp thụ” hoặc chuyển hướng dòng điện dư thừa, hạn chế thiệt hại cho các thiết bị điều khiển này.
Ứng dụng trong Ngành Lọc Dầu, Hóa Dầu và Hóa Chất
Bảo vệ quy trình sản xuất:
Ở nhà máy lọc dầu và hóa dầu, các hệ thống tự động giám sát quá trình sản xuất là cực kỳ quan trọng để duy trì sự liên tục và an toàn trong sản xuất. Xung điện áp từ sét đánh hoặc các yếu tố bất thường của hệ thống điện có thể làm hỏng các thiết bị điện tử cũng như gián đoạn quy trình sản xuất. Việc lắp đặt SPD trên các bảng phân phối và tại các điểm kết nối thiết bị giúp giảm thiểu rủi ro này.
Bảo vệ hệ thống điều khiển và cảm biến:

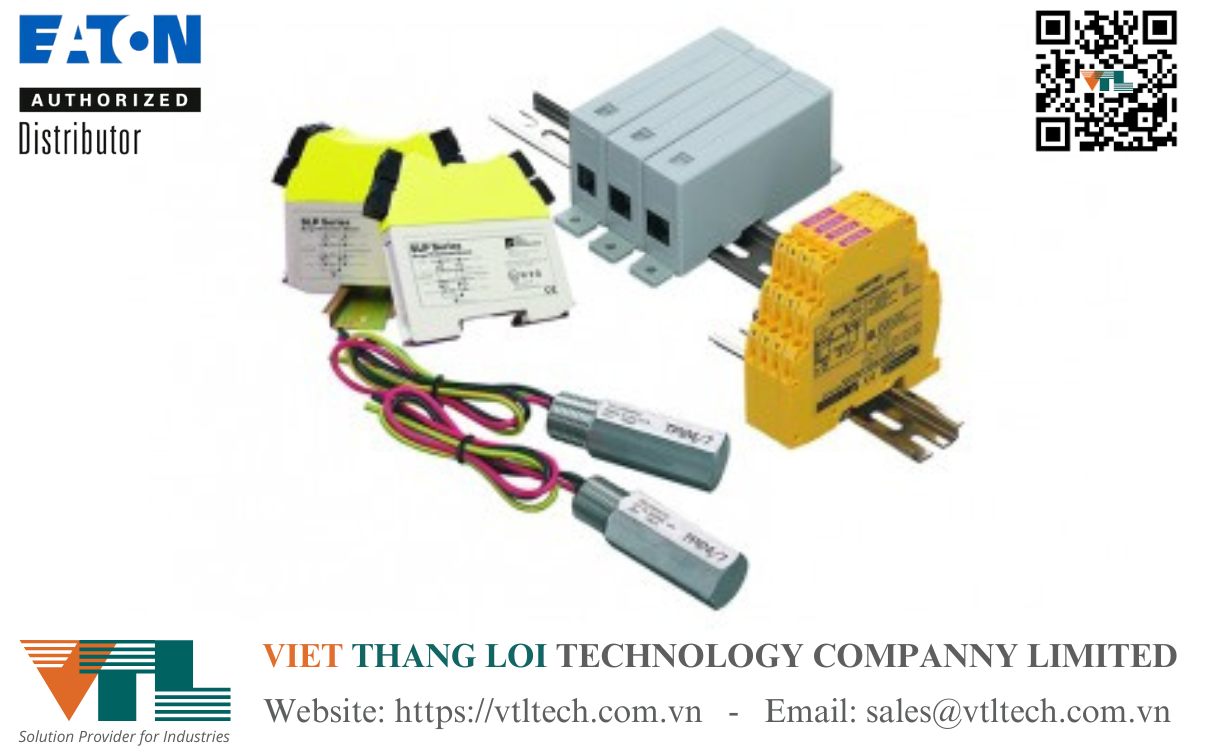

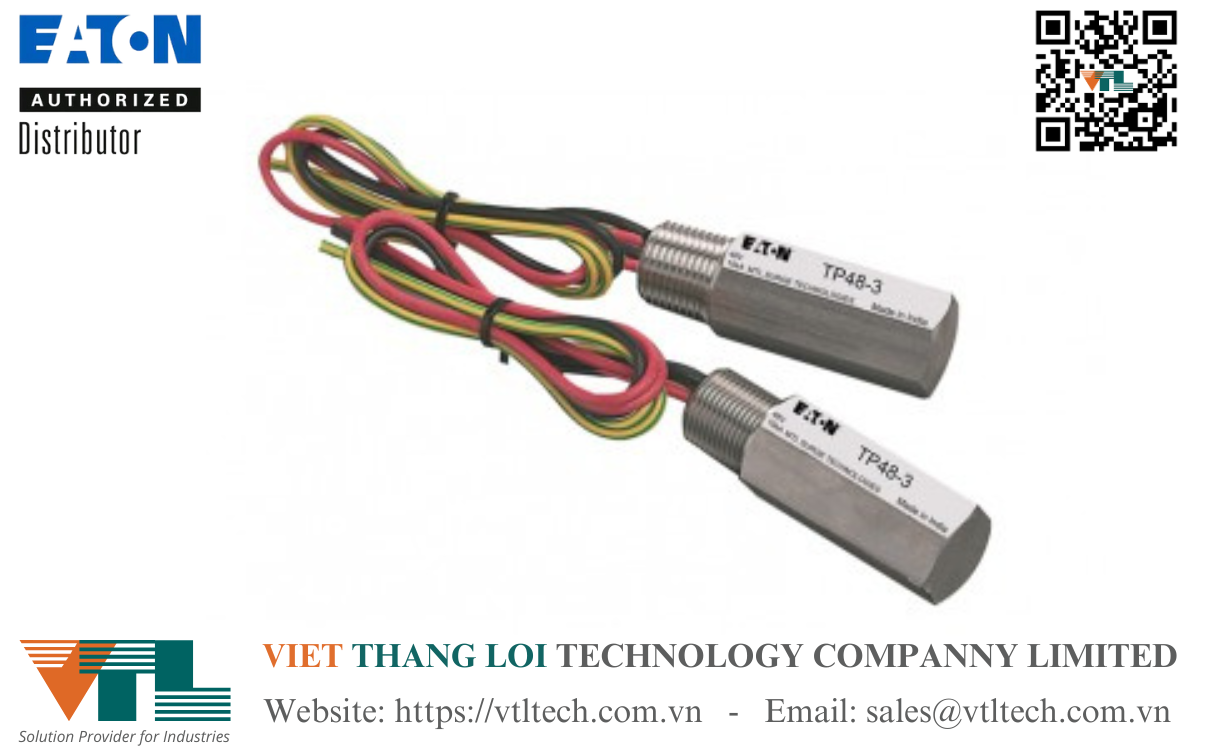

Trong ngành hóa dầu, ngoài việc bảo vệ hệ thống cung cấp điện, SPD còn được áp dụng tại các điểm đầu cuối như ổ cắm, cổng giao tiếp cho máy tính, hệ thống SCADA, cảm biến… Điều này giúp bảo vệ các thiết bị đo lường và điều khiển khỏi các xung điện áp cao, từ đó đảm bảo tính ổn định và độ tin cậy cho quy trình sản xuất.
Ứng dụng trong Các Ngành Công Nghiệp KHÁC:
Công nghiệp chế tạo và sản xuất:
Tại các nhà máy cơ khí, dây chuyền tự động, hệ thống máy móc CNC và robot thường được trang bị SPD để bảo vệ khỏi các xung điện áp đột ngột. Những xung điện này có thể bắt nguồn từ việc đóng cắt mạch hay nhiễu điện từ các thiết bị công nghiệp khác, gây ảnh hưởng tiêu cực đến khả năng hoạt động của máy móc.
Ngành viễn thông và trung tâm dữ liệu:

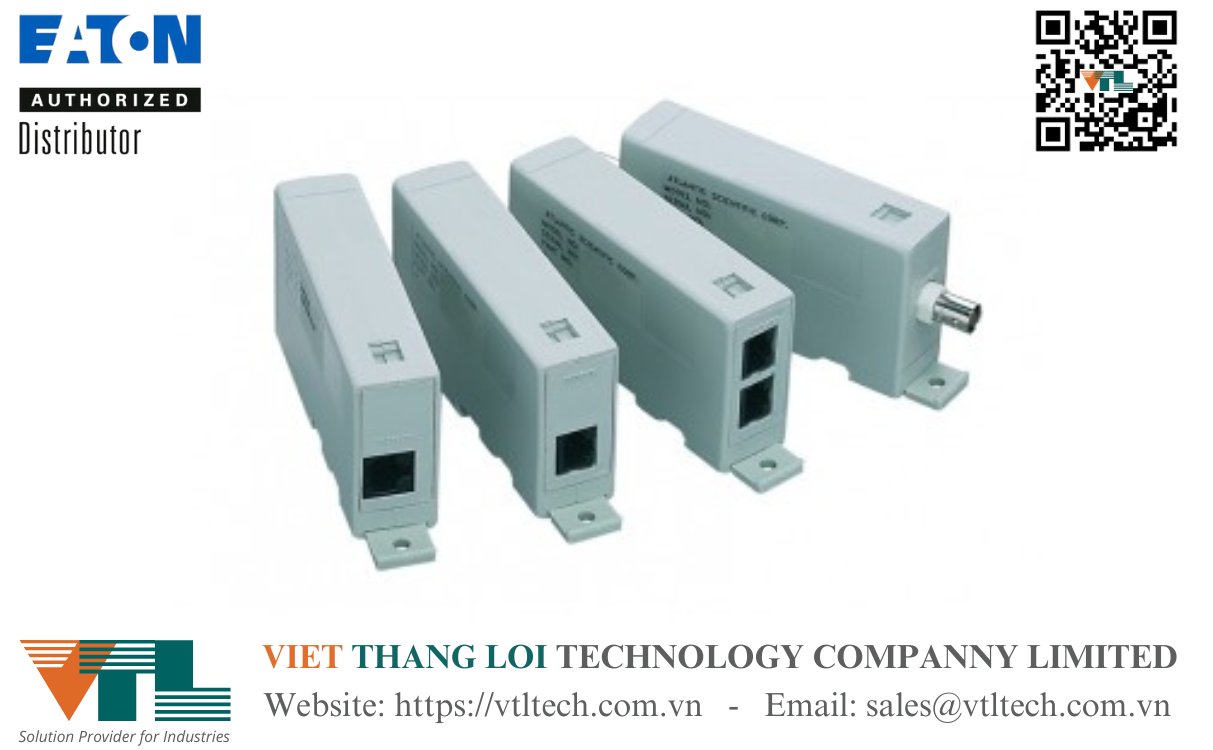

Đối với các trung tâm dữ liệu, hệ thống truyền thông và các phòng máy tính trong các cơ sở công nghiệp, SPD được lắp đặt nhằm bảo vệ các thiết bị điện tử, máy chủ và thiết bị mạng khỏi sự cố do sét đánh hoặc các hiện tượng transient. Điều này giúp đảm bảo tính liên tục của dịch vụ và an toàn dữ liệu cho doanh nghiệp.
Nhà máy sản xuất trong ngành công nghiệp nặng:
Các ngành sản xuất như đóng tàu, chế tạo thép hay sản xuất máy móc lớn cũng sử dụng SPD trong hệ thống điện của nhà máy để bảo vệ các thiết bị điều khiển, máy phân phối điện và các thiết bị phụ trợ khác khỏi những xung điện không mong muốn.
Các Tiêu Chuẩn Và Lưu Ý Khi Sử Dụng SPD:
Khi lựa chọn và lắp đặt SPD, cần chú ý các yếu tố sau:
- Đánh giá tải trọng và điều kiện môi trường: Xác định yêu cầu kỹ thuật của hệ thống để chọn loại SPD phù hợp.
- Tuân thủ các tiêu chuẩn quốc tế: Lựa chọn sản phẩm đạt chứng nhận IEC 61643, UL 1449… để đảm bảo chất lượng.
- Bảo trì định kỳ: Kiểm tra và bảo dưỡng SPD thường xuyên giúp duy trì hiệu quả hoạt động và khả năng bảo vệ của hệ thống.
- Tư vấn chuyên gia: Hợp tác với các đơn vị chuyên môn trong lĩnh vực điện và an toàn hệ thống để có giải pháp tối ưu nhất.
Kết Luận
Việc triển khai các giải pháp chống sét lan truyền là yếu tố không thể thiếu trong quá trình bảo vệ hệ thống điện và các thiết bị điện tử. SPD không những giúp hạn chế các tác động tiêu cực từ xung điện áp mà còn góp phần đảm bảo an toàn cho người sử dụng và duy trì hoạt động ổn định của công trình, doanh nghiệp. Với sự phát triển của công nghệ và tiêu chuẩn an toàn ngày càng được hoàn thiện, các giải pháp SPD hiện nay ngày càng trở nên hiệu quả và được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.
Trong mỗi ngành công nghiệp, việc lắp đặt và duy trì hệ thống chống sét lan truyền đóng vai trò then chốt trong việc bảo vệ tài sản, đảm bảo an toàn cho nhân viên và duy trì hoạt động liên tục của hệ thống điện. Dù là trong nhà máy điện, ngành lọc dầu—hóa dầu—hóa chất hay các ngành công nghiệp khác, SPD giúp giảm thiểu thiệt hại do xung điện áp quá mức, gia tăng tuổi thọ thiết bị và hạn chế thời gian dừng máy, từ đó giúp doanh nghiệp tiết kiệm chi phí bảo trì và nâng cao hiệu quả sản xuất.
Nếu bạn quan tâm đến việc áp dụng các giải pháp SPD trong hệ thống của doanh nghiệp, bạn cần đánh giá tải trọng, yêu cầu kỹ thuật cụ thể của hệ thống và tuân thủ các tiêu chuẩn quốc tế như IEC 61643 hoặc UL 1449. Bên cạnh đó, hợp tác với các chuyên gia cùng các đơn vị uy tín trong lĩnh vực điện cũng là yếu tố quan trọng để đảm bảo giải pháp được thi công đúng cách và hiệu quả.
(Nguồn: Tham khảo Wikimedia và các nguồn khác trên Internet)
