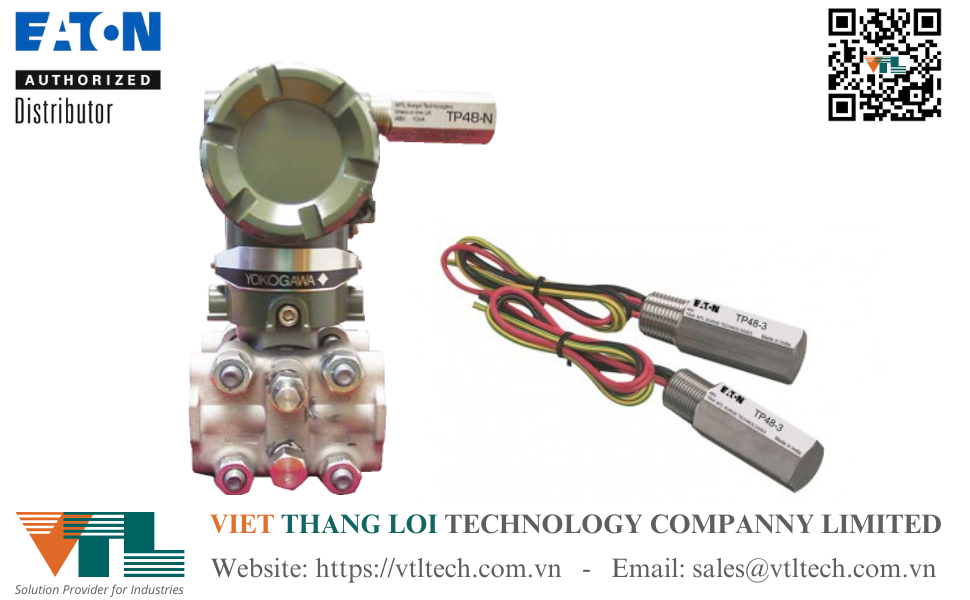

Chống sét lan truyền cho tín hiệu đo Eaton MTL TP48 range
Tính năng nổi bật tp48
- Lắp đặt dễ dàng: vặn trực tiếp vào đầu conduit dư, không cần đi dây hay sửa đổi hệ thống hiện hữu.
- Phục hồi tự động: TP48 reset sau mỗi lần xung, đảm bảo bảo vệ liên tục.
- Đa kiểu ren: có các phiên bản ren 1/2″ NPT, 20 mm ISO, G1/2″ BSP phù hợp hầu hết thiết bị field-mounted.
- Bảo vệ tín hiệu tối ưu: kết nối song song không tăng trở kháng, không làm suy giảm tín hiệu AC/DC bình thường.
- Phiên bản an toàn: có tùy chọn intrinsically safe và flameproof (explosion proof) đạt chứng nhận ATEX, IECEx, FM, CSA cho khu vực nguy hiểm nhóm IIC, nhiệt độ T4/T6.
- Tương thích Fieldbus: phù hợp Foundation Fieldbus, PROFIBUS-PA, WorldFIP, băng thông 1 MHz.
- Đa cấu hình dây: hỗ trợ 2-wire, 3-wire và 4-wire để bảo vệ đường +ve, –ve, signal và earth.
- Bảo hành dài hạn: cam kết 10 năm “No Fuss” Warranty.
Ứng dụng thực tiễn
MTL TP48 được sử dụng rộng rãi để bảo vệ bộ truyền tín hiệu trong các ngành công nghiệp yêu cầu an toàn cao như:
- Dầu khí, lọc dầu – hóa dầu
- Nhiệt điện và năng lượng tái tạo
- Hóa chất và hóa chất đặc biệt
- Giấy & bột giấy
- Đóng tàu – hàng hải
- Trung tâm dữ liệu, viễn thông và hệ thống tự động hóa
Thiết bị lắp trực tiếp tại vị trí transmitter giúp ngăn chặn xung điện áp ngay tại nguồn, bảo vệ toàn diện cho hệ thống đo lường và điều khiển quan trọng.
Về Eaton MTL Instruments
Eaton MTL Instruments, thành viên Tập đoàn Eaton (Hoa Kỳ), dẫn đầu toàn cầu về giải pháp chống sét tín hiệu, dữ liệu và nguồn điện với hơn 50 năm kinh nghiệm trong môi trường khắc nghiệt và khu vực nguy hiểm.
Công ty TNHH Kỹ thuật Việt Thắng Lợi là đại lý ủy quyền chính thức của Eaton MTL Instruments (MTL) và Eaton Crouse-Hinds (CEAG) tại Việt Nam. Vui lòng liên hệ với chúng tôi để được tư vấn và cung cấp thông tin chi tiết.
Bạn quan tâm đển sản phẩm này ?
Thông Số Kỹ Thuật
Thông số |
Giá trị |
---|---|
Điện áp làm việc tối đa |
48 V DC |
Dòng xung đỉnh |
10 kA (8/20 µs) |
Điện áp đỉnh |
10 kV |
Băng thông |
1 MHz |
Trở kháng |
Không thêm trở kháng vào vòng lặp tín hiệu |
Nhiệt độ làm việc |
–40 °C đến +85 °C |
Vỏ |
Thép không gỉ 316, độ bảo vệ IP66 |
Chứng nhận |
Ex ia IIC T4/T5/T6 Ga, Ex ia IIIC T135 °C/T100 °C/T85 °C Da, Ex d IIC T6 Gb; ATEX, IECEx, FM, CSA |
Model & Mã đặt hàng (MTL TP48)
Mã sản phẩm |
Số dây bảo vệ |
Ren kết nối |
Chứng nhận |
---|---|---|---|
TP48-N |
2 wire + earth |
½″ NPT |
Không chứng nhận |
TP48-I |
2 wire + earth |
M20 × 1,5 mm ISO |
Không chứng nhận |
TP48-G |
2 wire + earth |
G ½″ BSP |
Không chứng nhận |
TP48-3-N |
3 wire + earth |
½″ NPT |
Không chứng nhận |
TP48-3-I |
3 wire + earth |
M20 × 1,5 mm ISO |
Không chứng nhận |
TP48-3-G |
3 wire + earth |
G ½″ BSP |
Không chứng nhận |
TP48-4-N |
4 wire + earth |
½″ NPT |
Không chứng nhận |
TP48-4-I |
4 wire + earth |
M20 × 1,5 mm ISO |
Không chứng nhận |
TP48-4-G |
4 wire + earth |
G ½″ BSP |
Không chứng nhận |
TP48-N-NDI |
2 wire + earth |
½″ NPT |
Certified (NDI) |
TP48-I-NDI |
2 wire + earth |
M20 × 1,5 mm ISO |
Certified (NDI) |
TP48-G-NDI |
2 wire + earth |
G ½″ BSP |
Certified (NDI) |
TP48-3-N-NDI |
3 wire + earth |
½″ NPT |
Certified (NDI) |
TP48-3-I-NDI |
3 wire + earth |
M20 × 1,5 mm ISO |
Certified (NDI) |
TP48-3-G-NDI |
3 wire + earth |
G ½″ BSP |
Certified (NDI) |
TP48-4-N-NDI |
4 wire + earth |
½″ NPT |
Certified (NDI) |
TP48-4-I-NDI |
4 wire + earth |
M20 × 1,5 mm ISO |
Certified (NDI) |
TP48-4-G-NDI |
4 wire + earth |
G ½″ BSP |
Certified (NDI) |
Chú thích:
• NDI = Non-Drain-Isolated (đã được chứng nhận intrinsically safe & flameproof)
